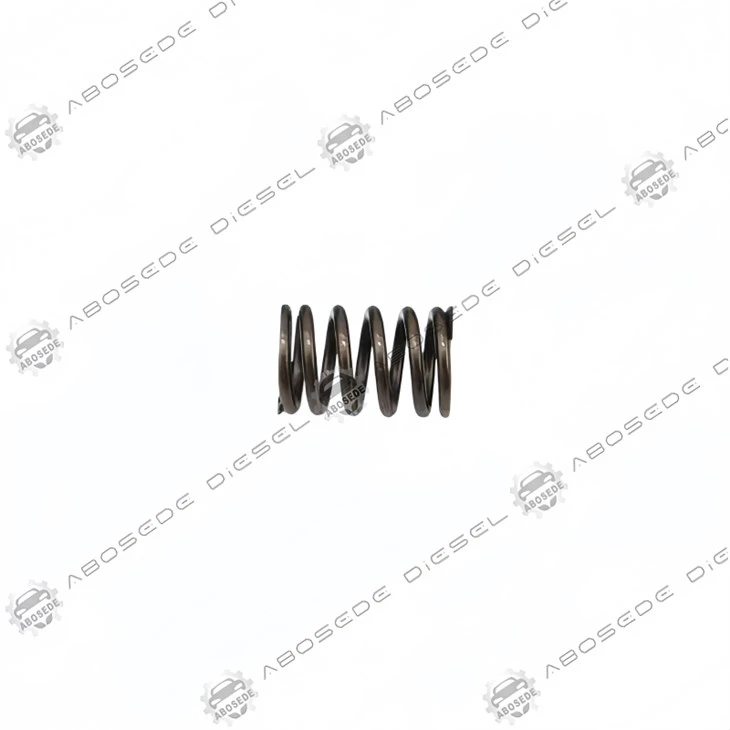

Spring Plunger M11 – Penentukuran Gerak Balas Dinamik Untuk Penggerakan Penyuntik Unit Mekanikal



Dalam sistem bahan api Cummins M11 CELECT™ dan HPI yang kemudiannya, spring pelocok tidak hanya mengembalikan pelocok ke kedudukan permulaannya-ia mengawal profil pecutan dan nyahpecutan keseluruhan pemasangan pelocok semasa setiap kitaran suntikan. Tidak seperti sistem rel-biasa yang tekanan dikekalkan secara bebas, penyuntik unit mekanikal M11 bergantung pada kelakuan dinamik spring untuk menghalang pelocok daripada "melantun" dari lobus sesondol pada kelajuan enjin yang tinggi. Kehilangan 5 N dalam daya spring pada daya angkat penuh boleh menyebabkan pelocok berpisah daripada pengikut cam, memperkenalkan kelewatan pemasaan hampir 0.4 ms-yang cukup untuk mengubah permulaan suntikan dengan sudut engkol 2.4 darjah pada 2,100 rpm. Spring pelocok M11 ini direka bentuk untuk memulihkan ciri{14}}pesongan daya asal, memastikan pelocok mengekalkan sentuhan positif dengan profil sesondol sepanjang keseluruhan lejang pengepaman, daripada melahu kepada beban penuh.



Aci sesondol M11 menampilkan reka bentuk tiga-lobus yang menghasilkan tiga peristiwa pengepaman setiap revolusi. Pada kelajuan terkadar, pelocok memecut dari sifar ke halaju puncak sebanyak0.85 m/sdalam kira-kira 0.6 ms; spring mesti memberikan daya yang mencukupi untuk memastikan pengikut pelocok bersentuhan dengan sesondol semasa pecutan pantas ini, sambil juga menyimpan tenaga yang cukup untuk mengembalikan pelocok untuk lejang pengisian seterusnya.

Spring pelocok ini dilukai daripadakrom-dawai spring injap silikon(SAE 9254) dengan diameter wayar sebanyak3.20 mm, panjang percuma daripada68.5 mm, dan kiraan gegelung aktif sebanyak 6.5 lilitan. Kadar musim bunga ialah28.5 N/mm, menghasilkan pramuat sebanyak52 Npada ketinggian terpasang (panjang terpasang 46.7 mm) dan daya maksimum sebanyak185 Npada mampatan penuh (ketinggian pepejal 36.2 mm). Kadar ini dipadankan dengan tepat dengan jisim pelocok (lebih kurang. 68 g) dan profil pecutan sesondol, memastikan pengikut kekal bersentuhan dengan lobus sesondol walaupun di2,400 rpmkeadaan lebih laju.

Ciri unik musim bunga ini ialahpenggulungan pic berubah-ubah-gegelung dililit dengan pic yang semakin berkurangan dari bawah ke atas. Ini menghasilkan ciri spring bukan-linear: kadar permulaan yang lebih lembut (22 N/mm) semasa 5 mm pertama pemampatan, yang menyerap hentakan awal penglibatan sesondol dan kadar yang lebih tegar (32 N/mm) pada 3 mm lejang akhir untuk mengelakkan ikatan gegelung. Tindak balas bergraduat ini mengurangkan tegasan puncak pada gentian dalam spring daripada 820 MPa (spring linear) kepada 695 MPa, memanjangkan hayat keletihan dengan ketara.



Keluli spring mengalami aausformingproses-perawatan haba bersuhu-rendah yang menapis struktur butiran kepada gred ASTM 8, meningkatkan keliatan patah sebanyak 15 % berbanding pemprosesan pelindapkejutan-dan-temperatur standard. Selepas penggulungan, musim bunga adalahtembakan-dikupasmenggunakan proses peening{0}}intensiti tinggi yang menghasilkan tegasan baki mampatan510 MPapada lapisan permukaan, dengan berkesan menangkap permulaan retakan permukaan.

Hujung musim bunga adalahtertutup dan tanahkepada toleransi keserenjang 0.03 mm, memastikan vektor daya diselaraskan dengan sempurna dengan paksi pelocok. Penjajaran salah 0.1 mm pada tempat duduk spring menghasilkan beban sisi kira-kira 8 N, yang mempercepatkan haus pada lubang panduan pelocok-mod kegagalan biasa dalam penyuntik M11 yang beroperasi dalam-peralatan perlombongan getaran tinggi.

Mata air dirawat dengan aoksida hitamsalutan diikuti dengan alembapan-minyak penyesar(MIL-L-46000) untuk memberikan rintangan kakisan sehingga 240 jam dalam keadaan semburan garam, kritikal untuk enjin yang beroperasi dalam persekitaran marin.



Spring pelocok ini adalah dimensi yang sama dengan spesifikasi Cummins asal dan secara langsung sesuai dengan pemasangan penyuntik M11 berikut, meliputi kedua-dua varian CELECT (mekanikal) dan HPI (digerakkan secara hidraulik). Semua penyuntik tersenarai berkongsi dimensi poket spring yang sama (diameter lubang 22.0 mm, kedalaman tempat duduk spring 18.3 mm) dan diameter pelocok (Ø12.5 mm).

Penyuntik P/N	Penyuntik P/N	Penyuntik P/N	Penyuntik P/N
3037772	3411754	4902921	3411756
3081319	3411755	4903084	–
3087557	3411758	4903319	–
3095040	3411845	4903472	–
3411752	4026222	4928171	–
3411753	4061851	4928517	–

Nota kelengkapan penting:Pencuci kerusi spring (ketebalan 2.0 mm) dan penahan spring atas tidak disertakan; ia mesti dipindahkan dari pemasangan pelocok lama. Jika penahan menunjukkan haus (pemarkahan atau perubahan warna), gantikannya secara berasingan untuk mengelakkan pengagihan beban yang tidak sekata.



S1: Apakah perbezaan antara spring plunger dan "spring balik" yang disebut dalam beberapa manual servis?
Mereka adalah komponen yang sama. Dalam penyuntik unit mekanikal, spring pelocok berfungsi untuk mengembalikan pelocok selepas suntikan dan mengekalkan sentuhan antara pelocok dan sesondol semasa strok angkat. Sesetengah manual merujuknya sebagai "pegas balik", tetapi fungsinya adalah dwi-tujuan.

S2: Adakah perlu menggantikan kesemua enam spring plunger pada masa yang sama?
ya. Melainkan anda baru-baru ini menggantikannya secara individu, menimbulkan keletihan pada kadar yang sama. Memasang spring baharu pada satu penyuntik dan meninggalkan lima pegas lama menghasilkan pemasaan suntikan yang tidak sama, mengakibatkan ketidakseimbangan silinder dan-enjin berjalan yang kasar.

S3: Bolehkah saya menggunakan semula spring jika ia kelihatan tidak rosak selepas dibina semula?
Walaupun spring mungkin kelihatan utuh secara fizikal, ia boleh kehilangan sehingga 10% daripada bebannya dari semasa ke semasa. Dalam enjin-jam tinggi (melebihi 8,000 jam), kemerosotan daya adalah ketara. Kami amat mengesyorkan untuk menggantikan semua spring pelocok semasa pembinaan semula utama untuk mengelakkan kerja semula awal.

S4: Apakah yang berlaku jika saya memasang spring dengan kadar yang berbeza?
Spring yang lebih keras (kadar yang lebih tinggi) akan meningkatkan beban mekanikal pada aci sesondol dan menyebabkan kehausan tambahan pada galas sesondol. Spring yang lebih lembut akan membolehkan pemisahan pelocok pada rpm tinggi. Kedua-dua senario memudaratkan jangka hayat dan prestasi enjin. Sentiasa gunakan kadar spring yang ditetapkan 28.5 N/mm.

S5: Enjin saya mengalami "miss" pada rpm tinggi-bolehkah spring pelocok bertanggungjawab?
ya. Pada rpm tinggi, inersia pelocok lebih besar; jika spring lemah, pengikut terputus hubungan dengan cam lobe. Keadaan ini, yang dikenali sebagai "apungan injap" dalam sistem suntikan, menyebabkan lompatan rawak dalam strok pengepaman, mengakibatkan terlepas-rpm yang tinggi.

S6: Panjang bebas spring baharu lebih panjang sedikit daripada spring lama saya-perlukah saya memotongnya supaya sepadan?
sama sekali tidak. Panjang bebas ialah fungsi proses pembuatan spring dan boleh berbeza-beza sebanyak ±2 mm. Cara yang betul untuk menyesuaikan spring adalah untuk menetapkan ketinggian yang dipasang dengan menambah atau mengeluarkan shim; jangan sekali-kali mengubah suai panjang spring. Ketinggian dipasang yang betul disediakan dalam manual servis enjin.
