Lekapan Pemeriksaan Kepala Pam Kubota – Pengesahan Geometri Tanpa Pam Atau Gandingan

Apabila membina semula pam suntikan common-rail Kubota, muka pelekap kepala pam dan penjajaran lubang pelocok menentukan keseluruhan kecekapan peringkat tekanan tinggi. Namun kebanyakan bengkel memeriksa kepala secara visual atau dengan tolok ketinggian kasar, kehilangan hubungan geometri kritikal antara paksi gerek dan satah pelekap. TheLekapan pemeriksaan kepala pam Kubotaialah tolok go/no‑go khusus-dibekalkan tanpa badan pam atau gandingan pemacu-yang mengasingkan kepala pam untuk pengesahan dimensi kendiri. Ia membolehkan juruteknik mengesahkan keserenjangan gerek, kerataan bebibir, dan kelegaan pelocok sebelum kepala dipasang, menghapuskan kerja semula yang disebabkan oleh herotan tuangan tersembunyi yang ditemui hanya selepas pemasangan penuh.

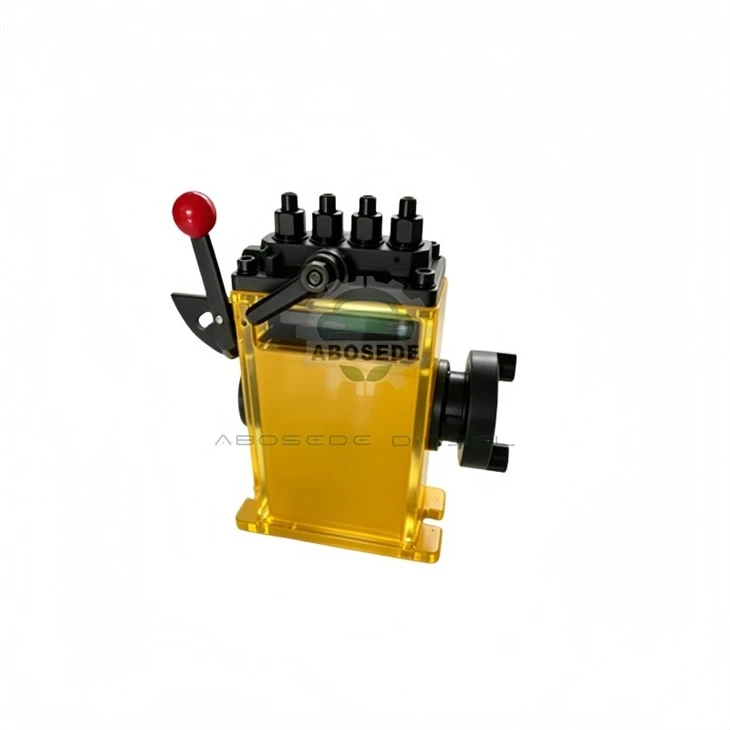

Lekapan ini terdiri daripada plat rujukan tanah berketepatan dengan mandrel bersepadu yang mereplikasi paksi gerek perumahan pam. Kepala pam dipasang pada plat ini menggunakan bolt pelekap M8 asal, dikilas hingga 25 N·m mengikut spesifikasi perkhidmatan Kubota. Penunjuk ujian dail (DTI), dipasang pada gelongsor gelongsor, kemudian melintasi lubang pelocok kepala dan muka pengedap, mengukur kehabisan dan kerataan secara bebas daripada mana-mana komponen lain.

Apa yang menjadikan lekapan ini unik:Ia tidak termasuk perumah pam atau hab gandingan, kerana bahagian tersebut memperkenalkan haus dan herotannya sendiri. Dengan hanya memeriksa kepala, lekapan memisahkan kecacatan kepala intrinsik daripada ralat berkaitan pemasangan-suatu perbezaan kritikal apabila mendiagnosis kerosakan tekanan rel rendah selepas baik pulih.

Bersihkan kepala:Degris muka pelekap kepala pam dan lubang pelocok. Malah burr 0.01 mm boleh menjejaskan bacaan.

Lekapkan kepala:Letakkan kepala di atas mandrel lekapan dan selaraskan lubang bolt. Ketatkan empat bolt M8 dengan tangan dalam corak silang, kemudian tork kepada 25 N·m.

Sifar DTI:Tetapkan penunjuk pada permukaan plat rujukan dan sifarkannya. Kereta gelongsor berjalan pada rel keluli yang dikeraskan dengan kebolehulangan ±0.002 mm.

Ukur kehabisan lubang:Lintas DTI di sepanjang lubang pelocok pada tiga kedalaman (berhampiran masuk, lubang tengah, kedalaman penuh). TIR yang dibenarkan (jumlah habis dinyatakan) adalah Kurang daripada atau sama dengan 0.015 mm berbanding dengan paksi mandrel.

Ukur kerataan bebibir:Putar kepala 180 darjah dan ukur muka pelekap pada empat kuadran. Sisihan kerataan mestilah Kurang daripada atau sama dengan 0.020 mm.

Sebarang bacaan yang melebihi nilai ini menunjukkan sama ada herotan gerek atau bebibir pelekap melencong-kedua-duanya sebab untuk menggantikan kepala dan bukannya menggunakannya semula.

Dalam pam common-rail Kubota, pelocok bertindak balas di dalam lubang tanah ketepatan kepala. Jika paksi gerudi menyimpang daripada garis tengah cam pemacu lebih daripada 0.02 mm, pelocok mengalami beban sisi pada setiap lejang. Beban sisi ini meningkatkan geseran, meningkatkan suhu minyak dan mempercepatkan haus pada antara muka lubang pelocok-mengurangkan kecekapan isipadu sebanyak 3‑5 % sepanjang 1,000 jam.

Lebih kritikal, lubang yang tidak sejajar menyebabkan pelocok condong semasa lejang mampatan, mengubah panjang lejang berkesan beberapa mikrometer. Ini diterjemahkan terus kepada variasi tekanan rel: data medan daripada enjin D1305 menunjukkan bahawa alir lubang 0.018 mm menghasilkan penurunan tekanan 12 bar pada beban penuh-sisihan yang cukup besar untuk mencetuskan ralat "kebolehpercayaan tekanan rel" ECU (P0087) selepas 200 jam beroperasi.

Dengan menggunakan lekapan pemeriksaan untuk mengesahkan penjajaran gerek sebelum pemasangan, bengkel boleh menghalang kegagalan tersembunyi ini dan menjamin bahawa pam yang dibina semula memenuhi kestabilan masa suntikan asal sudut engkol ±0.5 darjah.

Pembersihan harian:Lap mandrel dan plat rujukan dengan isopropil alkohol selepas setiap penggunaan untuk mengeluarkan sisa minyak-filem minyak kering boleh menambah sehingga 0.003 mm kepada bacaan habis.

Pengesahan berkala:Periksa diameter mandrel menggunakan mikrometer yang diperakui setiap 100 pemeriksaan. Jika haus melebihi 0.002 mm, mandrel boleh dikisar semula (kami menyediakan perkhidmatan mengepal semula).

Storan:Simpan lekapan dalam bekas bergaris busa pelindungnya, jauh daripada hentaman. Menjatuhkan plat keluli alat boleh menyebabkan keretakan mikro yang menjejaskan bacaan kerataan.

S1: Bolehkah saya menggunakan lekapan ini untuk memeriksa kepala pam semasa ia masih dipasang pada perumah pam?
Tidak-lekap direka untuk pemeriksaan kepala kendiri sahaja. Kepala dipasang termasuk herotan perumahan yang menutupi keadaan sebenar kepala. Sentiasa keluarkan kepala untuk pengukuran yang tepat.

S2: Apakah ketepatan DTI yang disyorkan untuk pengukuran yang boleh dipercayai?
DTI dengan resolusi 0.001 mm disyorkan. Penunjuk peleraian lebih rendah (0.01 mm) tidak mencukupi kerana toleransi larian yang dibenarkan hanya 0.015 mm.

S3: Bagaimanakah cara saya mentafsir bacaan habisan yang merupakan sempadan (cth, 0.014 mm)?
Jika bacaan adalah antara 0.012 dan 0.015 mm, uji semula selepas memutarkan kepala 90 darjah pada mandrel. Jika runout mengikut orientasi kepala, ia adalah kecacatan kepala; jika ia kekal dalam kedudukan lekapan yang sama, periksa mandrel untuk haus.

S4: Adakah lekapan termasuk hab gandingan atau aci pemacu untuk penjajaran?
Tidak-lekap dengan sengaja mengecualikan pam dan gandingan. Tujuan tunggalnya adalah untuk mengasingkan geometri kepala daripada komponen lain. Anda memerlukan pendirian pam yang berasingan untuk ujian pemasangan penuh.

S5: Bolehkah saya menggunakan lekapan ini untuk memeriksa kepala pam yang telah dikimpal atau dibaiki sebelum ini?
Ya-tetapi ambil perhatian bahawa kimpalan sering menghasilkan herotan setempat. Lekapan akan menunjukkan dengan jelas sebarang sisihan larian yang terjejas oleh haba. Jika habis melebihi 0.025 mm, kami amat menasihatkan agar tidak menggunakan semula kepala.

S6: Berapa kerapkah lekapan perlu ditentukur semula?
Kami mengesyorkan penentukuran tahunan terhadap cincin induk yang diperakui. Sijil penentukuran yang disertakan adalah sah selama 12 bulan. Perkhidmatan penentukuran semula tersedia melalui makmal kami.
